Stehr vibratorplatta för väg

Stehrs vibratorplattor klarar svåra jordförhållanden och ger ett enhetligt resultat.

Stehr har mer än 30 års erfarenhet av att tillverka specialmaskiner för vägbyggnad och jordbehandling.

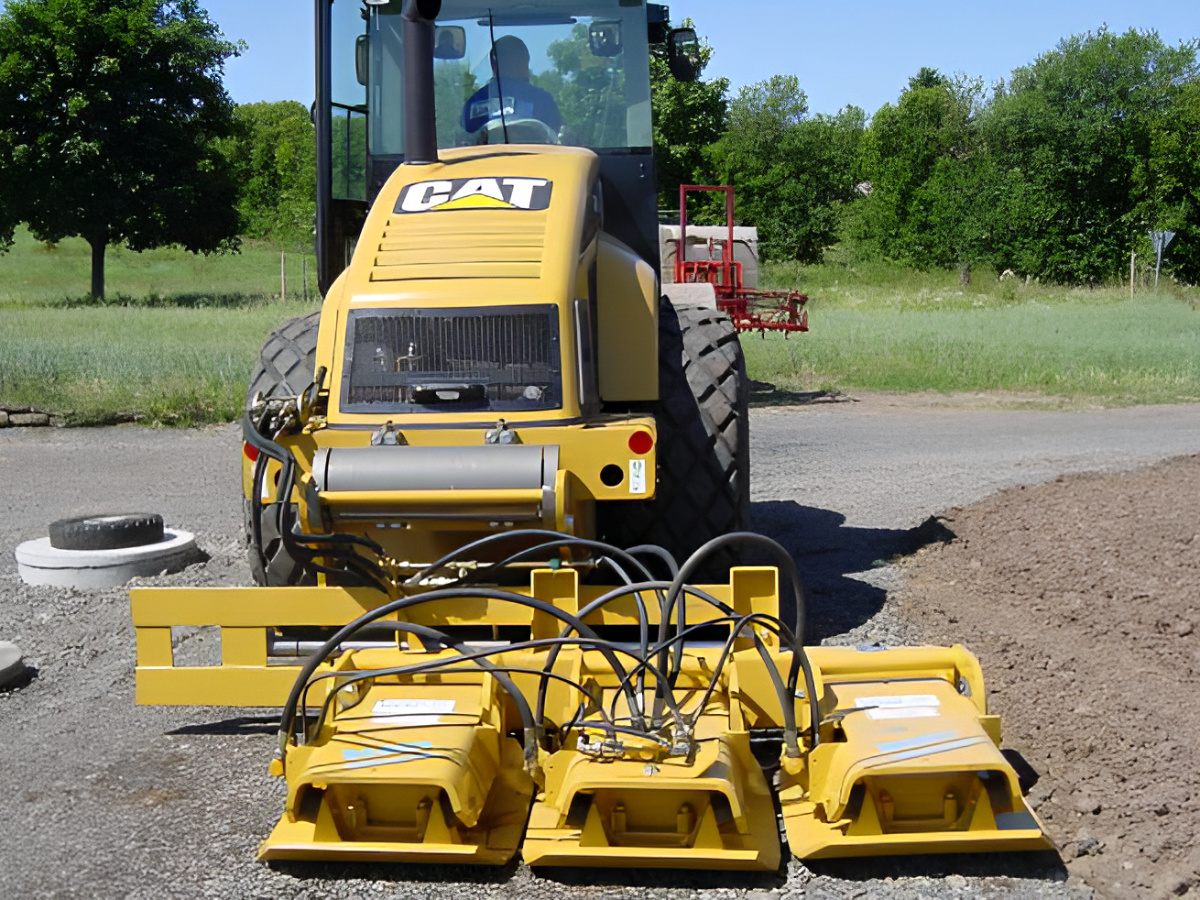

Vibratorplattorna kan monteras på olika maskiner såsom vältar, vägvältar, grävmaskiner, traktorer och järnvägsmaskiner.

Vibratorplattorna är utrustade med 2 excenter, vilket ger hög frekvens och stor centrifugalkraft.
Tystgående och vibrationsdämpad vibratorplatta som säkerställer effektiv komprimering.

Typ	SBV 80 H2	SBV 80 HC2	SBV 80 H3 / SK	SBV 80 HC3	SBV 80 H1S
Vikt	820 kg	720 kg	1.315 kg	1.235 kg	685 kg
Bredd	1.725 mm	1.400 mm	2.600 mm	2.120 mm	850 mm
Maskinkrav
Oljemängd	60 l/min	60 l/min	70 l/min	70 l/min	60 l/min
Arbetstryck	180 -220 bar	180 -220 bar	200 -220 bar	200 -220 bar	200 -220 bar
Överströmningsslang för olja	max 2 bar	max 2 bar	max 2 bar	max 2 bar	max 2 bar
Sidledes justerbar H/V	tilvalg 2 x 350 mm		tilvalg 700 mm	tilvalg 700 mm	900 mm
Vibrationssystem
Frekvens	70 Hz	70 Hz	70 Hz	70 Hz	70 Hz
Amplitude	1,6 mm	1,6 mm	1,6 mm	1,6 mm	1,6 mm
Centrifugalkraft	2 x 80 kN	2 x 80 kN	3 x 80 kN	3 x 80 kN	1 x 80 kN

Typ	SBV 80 H4	SBV 160-2	SBV 160-2 Q	SBV 160-3
Vikt	1.890 kg	1.700 kg	4.500 kg	2.600 kg
Bredd	3.000 mm	2.140 mm	4.440 mm	2.950 mm
Maskinkrav
Oljemängd	2 x 60 l/min	100 l/min	200 l/min	150 l/min
Arbetstryck	200 -220 bar	220 bar	220 bar	220 bar
Överströmningsslang för olja	max 2 bar	max 2 bar	max 2 bar
Sidledes justerbar H/V
Vibrationssystem
Frekvens	70 Hz	70 Hz	70 Hz	70 Hz
Amplitude	1,6 mm	1,4 mm	1,4 mm	1,4 mm
Centrifugalkraft	4 x 80 kN	2 x 160 kN	4 x 160 kN	3 x 160 kN
